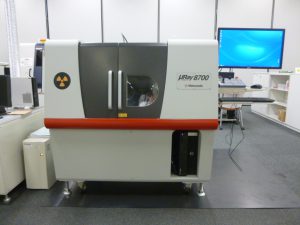

μRay8700

仕様

一般名：　マイクロフォーカスX線CTスキャン　X-ray CT Scan
メーカー名：　松定プレシジョン株式会社　MATSUSADA PRECISION Inc.
型番：　μRay8700
注意事項：　年一回安全講習を必ず受けてください。　安全講習を受けていない方の使用は認めません。　X線警告灯が点灯している間はX線が発生しています。
管電圧：　40kV~90kV
有効画素数：　80万画素
試料台：　φ100mm
試料に対する耐荷重：　Max10kg
Xストローク：　250mm
Yストローク：　300mm
Zストローク：　300mm

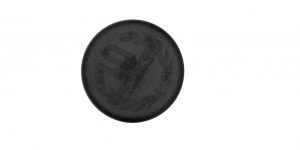

空間分解能は5μmです。　10円玉程度の厚み（銅合金1.5mm厚）の金属も透過できます。　試料室は45℃になると停止します。

解析ソフトウエア

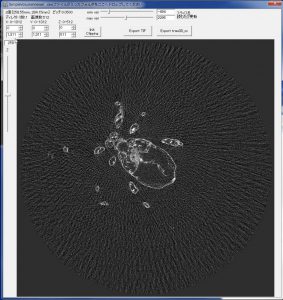

・ディスクトップにあるMatsusadaLoader2.exeを起動し、撮影した再構成済みのデータの入ったフォルダごと、このソフトにドラックする。
・このソフトではZ方向の輪切りを表示する。
・他のソフトで解析したい場合、それにあった拡張子で、このソフトを用いて保存する。
　　WINDOWSプリインストール、ImageJ→.tif
　　RoiPainter3D→.traw3D_ss
　★Download先
　　　RoiPainter3D：ある程度のマシンスペックが必要。
　　　http://takashiijiri.com/SoftRoiPainter3D/index.html
　　　ここで、RoiPainter3Dを起動するには、MSの「Visual Studio 2017 の Microsoft Visual C++ 再頒布可能パッケージ」が必要。
　　　x64: vc_redist.x64.exeでgoogle検索。
他にも、Cobraというデスクトップにあるソフトでも可能。　撮影にはスクリーンキャプチャソフトを用いる。

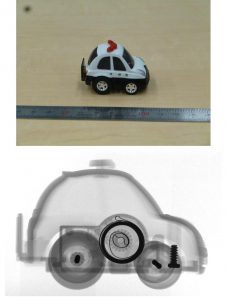

観察事例
