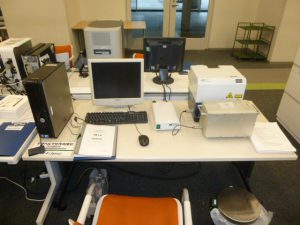

VIR-F

仕様

一般名：　テラヘルツ分光光度計
メーカー：　日本分光株式会社　Jasco
型番：　VIR-F
干渉計：　マイケルソン型コーナーキューブミラー使用。　オートアライメント機能搭載
測定波数範囲：　680~40cm^-1
分解：　1, 2, 4, 8, 16cm^-1
アパーチャー：　内臓、自動切換え
ビームスプリッタ：　Si
透過測定部：　試料水平置き　1cmの大気光路以外は真空排気筐体
反射測定部：　試料水平置き　入射角12度真空排気筐体
光源：　セラミック光源
検出器：　PE窓DLATGS（外部取り付けの透過測定ユニット、反射測定ユニット各々に内蔵）
駆動方式：　電磁駆動、メカニカルベアリング
パージ：　可能
真空：　可能
寸法・重量：
　干渉計部　本体　320W×264D×346Hmm　21.0kg
　電源ボックス　272×162×68　2.5㎏
　透過測定ユニット　231×171×311　10.5kg
　反射測定ユニット　304×168×211　10.2kg
所要電源：　AC100±10V/DC12V 11A
通信仕様：　SCSI
データ処理部：　32bit　汎用PC
対応OS：　Windows7J Pro
ソフトウエア：　JASCO　スペクトルマネージャーVer.2
データ解析：　差スペクトル、四則演算、ズーム、ベースライン補正、不要ピーク削除、トレース、微分処理、ノーマライズ、アタック表示、ピーク検出、ピーク高さ（比）、ピーク面積（比）、
　　　　　　　ATR補正、KM変換KK変換、ABS/%/T/%R変換、スムージング、FFT変換、スペクトル表示、データカット、波数/波長変換、カーブフィッティング、Jasco Canvas（印刷ツール）、
　　　　　　　デコンボリューション、FFTフィルタ、水蒸気/CO2除去、JCAMP-DX変換、テキスト変換
設置環境：　使用温度範囲17~27℃　湿度70％以下
偏光方向＠透過測定＆反射測定：　偏光板が付いていない為、P波S波両方の成分が出射されています。　出射光に含まれるP波S波の強度比は1対１ではない為、注意が必要です。
入射角＠反射測定：　法線方向から12度（垂直入射に近い）
サンプル設置位置におけるビーム径：
　　　　　　　アパーチャー径が7.1mmのときに
　　　　　　　透過アタッチメント　＝＞　直径4.5mm
　　　　　　　反射アタッチメント　＝＞　直径9mm となります。
　　　　　　　アパーチャー径が小さくなると同じ比率で小さくなります。

無償データベース

　http://thzdb.org/
　　理化学研究所テラヘルツ光源研究チーム様　http://www.riken.go.jp/lab-www/tera/database.html
