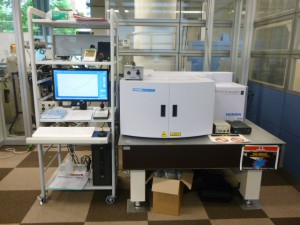

LabRAM HR Evolution
仕様
一般名： 顕微レーザーラマン分光測定装置
メーカー名： 株式会社 堀場製作所 (HORIBA, Ltd.)
型番： LabRAM HR Evolution
注意事項： レンズの位置がずれやすいので、除振台に対しても接触などには気を付けてください。
構成： 測定ユニット（対物レンズ倍率：10倍、50倍、100倍、電動ＸＹＺステージ付）、照明光源（上下）、光源レーザ（2種類）、制御・測定・解析用ＰＣ
光源レーザー： （１）633nm赤（He-Neレーザ）
（２）532nm緑（YAG（ＬＤ励起）レーザ）
@サンプルレーザ強度（最大）： 17mW（633nm）、50mW（532nm）
測定可能な波数範囲： 100～3500(cm-1)
レーザパワーフィルタ： 9段階（解放、50%、25%、10%、5%、3%、1%、0.1%、0.01%）
共焦点ホール（絞り）機構： 電動可変（数μm～1000μm：1μmステップ）
空間分解能： 1μm（水平）、2μm（垂直）
グレーティング： 2種類（1800gr/mm、600gr/mm）
検出器： 空冷式（24時間電子冷却）マルチチャンネルCCD型（1024×256画素）
可能測定法： ポイント、Zマッピング、XYマッピング、XYZマッピング
オートフォーカス： 不可
分光器焦点距離： 800 mm
空間分解能： 水平分解能 (XY) 0.5μm 以下、Z 方向分解能 1.5μm 以下（488 nm 励起の場合）
光学顕微鏡： Olympus BX シリーズ（3メガピクセルカメラ搭載）
レイリー光カットフィルタ： エッジフィルタもしくはノッチフィルタ
外形寸法： W x D x H = 1300 mm x 1200 mm x 473 mm
電源（本体）： 単層AC 100〜 240 V ± 10 %
