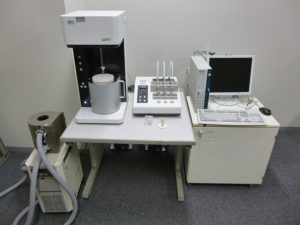

Belsorp II mini

仕様

一般名：　自動比表面積/細孔分布測定装置　Adsorption Measurement
メーカー名：　MicrotracBEL Corp.
型番：　Belsorp II mini

測定方式：　定容量式ガス吸着法(フリースペース連続測定方式：AFSMTM)
吸着ガス：　N2
測定検体数：
　標準モード ： 1～2 検体 死容積の実測補正あり（AFSMTM）
　３検体モード ： 1～3 検体 死容積の実測補正なし
比表面積測定範囲 0.01 m2/g 以上（N2、試料密度による）
細孔径分布（直径） 0.7～400 nm/細孔容積分解能：0.025μL
検出器：　圧力計
圧力計測定範囲 ：　0～133 kPa
精度 ：　±0.25 % of F.S.
分解能 ：　4 Pa
デュワー瓶容積：　2 L
液体窒素保持時間：　30 時間
サンプルセル 約1.8 cm3
寸法・重さ：　W312×H640×D405 mm、45 kg　（本体のみ）
電源 単相 AC100
測定プログラム 吸脱着等温線自動測定
前処理：　真空

解析プログラム

・吸脱着等温線
・BET 法による比表面積
・Langmuir 法による比表面積
・t 法、αS 法、MP 法によるマイクロポア容積およびマイクロポア径
・DH、CI、BJH 法によるメソポア細孔分布
・モレキュラープローブ法(超マイクロポア解析)
・NLDFT/GCMC
(マイクロポア～メソポア/マイクロポア分布)※オプション(BEL SimTM)
（その他解析ソフトは別途ご相談下さい。）

原理など

一定温度で、圧力Pを大きくすると、小さい孔より順に気体分子（例えばN2）で充たされる。
マイクロ孔：～2nm　　メソ孔：2~50nm　　マクロ孔：50nm~
なお、マイクロ孔を2つに分けて呼ぶことが提唱されている。
ウルトラマイクロ孔：0.7nm以下
スーパーマイクロ孔：0.7nm~2nm
理想気体の状態方程式
pV=nRTよりn（物質量）を求めている。
ここで、p(圧力)は圧力計で測定可能、V（体積）は基準容積（Vs）および死容積（Vd）、R（気体定数）は8.314、T（温度）は固定値（窒素の沸点77K）。
差圧から吸着量を出す。　液体窒素を使うのは気体の運動エネルギーを減らすため。

試験管購入のお願い

お試し用でセンターとして数個準備していますが、基本的に各研究室で試験管を購入し準備をお願いいたします。
各研究室にタッパーなどに入れて持ち帰り洗浄等行うなど、各研究室で管理してください。
（超硬のケガキ針をものづくりセンターで準備しています。　名前を書くことができますのでご利用ください。）

（１）
　BELSORP mini II専用試験管
　パイレックス大容量試験管（3本セット）、MAX500℃、5ml
　品番：　020-20002-0-0
　3本入りで　13,400円

（２）
　BELSORP MAX II専用試験管
　パイレックス大容量試験管（3本セット）MAX500℃, 5ml
　品番：　010-20004-0-0
　3本入りで　13,400円

　発注先
　マイクロトラック・ベル株式会社
　〒169-0075
　東京都新宿区高田馬場1-30-4　30山京ビル4F
　TEL：03-6457-6707/FAX：03-5155-2424
　URL： https://www.microtrac.com/jp/
　s.kitamuraアットマークmicrotrac-bel.com
