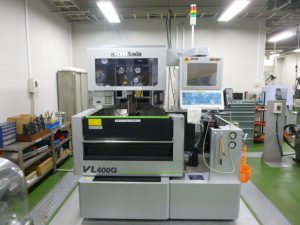

VL400Q
仕様
一般名： CNCワイヤー放電加工機メーカー名： ソディック
型番： VL400Q
駆動： ４軸リニアモータ（XYUVの4軸 UV：斜めにカットできます。角度15°まで）
結線： 自動ワイヤ結線装置搭載
液面： 自動コントロール
Z幅： 220㎜
90°切断時のR：0.1mm
加工タンク内寸法 幅×奥行 （mm）： 860 x 690
各軸ストローク X×Y×Z (mm)： 400 x 300 x 220
U×V軸ストローク (mm)： 80 x 80
最大テーパ角度(板厚：120mmのとき)： ±15°
最大加工物寸法（噴流加工時 幅×奥行×高さ (mm)）： 830 x 610 x 215
最大加工物寸法（浸漬加工時 幅×奥行×高さ (mm)）： 830 x 610 x 200
最大加工物質量（噴流加工時）（kg）： 500
最大加工物質量（浸漬加工時）(kg)： 350
ワイヤ電極径(mm)： 0.1 ～ 0.3
ワイヤ張力(N)： 3 ～ 23
最大ワイヤ送り速度(mm/sec)： 420
床面からテーブル上面までの距離（mm）： 900
機械本体寸法 幅×奥行×高さ (mm)： 2020 x 2310 x 1990
機械据付寸法 幅×奥行 (mm)： 2700 x 3080
機械本体質量（kg）： 2700
総電気容量： 3相 50/60 Hz 11 kVA
