MB-46VA

仕様

メーカー名：オークマ

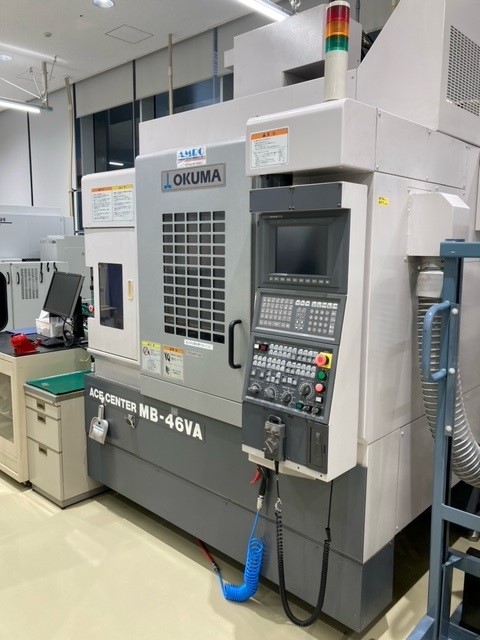

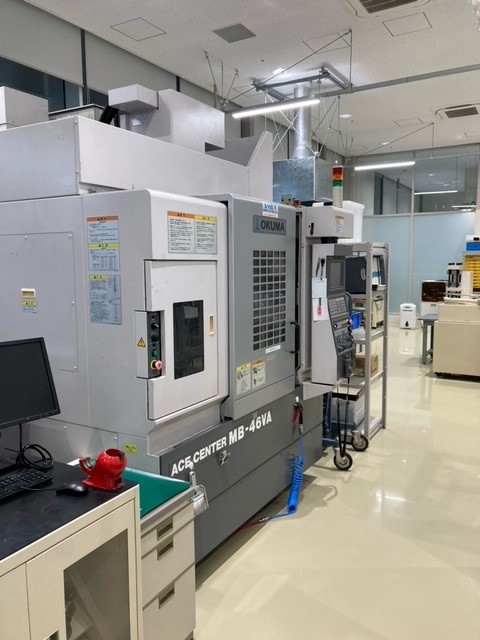

型番： ACE CENTER MB-46VA

特徴： X軸（左右）・Y軸（前後）・Z軸（上下）の3軸をNCプログラムにて移動し金属を加工する工作機械。ツール（刃物）はZ軸（主軸）にて回転させ金属の切削を行う。

       　ツール（刃物）は、NCプログラム、またはマニュアルにて交換ができる。

       　上記を踏まえ、NCプログラムにてあらゆる加工形状（平面・溝・段・穴、等）を作り出すことができる。

加工したい物と図面を事前に確認させていただき、準備品を決める必要があります。

ご利用になりたい研究室・学生の方は、一度ご相談ください。

なお、依頼加工でも、オプション費用が掛かります。
加工材料も研究室にて準備をお願いします。
NCプログラムの作成⇒1日、機械操作⇒1日ほど習得時間が掛かります。

性能

X軸移動量：   560ｍｍ

Y軸移動量：   460ｍｍ

Z軸移動量：   460ｍｍ

テーブル大きさ：460ｍｍｘ760ｍｍ

バイス最大把握長さ：150ｍｍ

最大積載量：   500㎏

主軸回転速度： 50rpm～8000rpm

主軸テーパ穴： BT-40（7/24）

ATCツール本数：20本

注意事項

・使用する前には“使用記録簿”に記入すること。

・初回は必ず安全講習・操作講習を受けること。安全第一！

・作業に入る際は、保護メガネ着用！ 切粉・エアー飛散物が目にはいるぞ！！

・ツール（刃物）を触るときは、切れ刃を触らない！

・ホルダーを持つ際は、革手または、ケプラー手袋を着用！

・NCプログラムを初めて動かす際は、“シングルブロック”をON！にて1行ずつNCプログラムを

　進め“残移動量”を確認しながら“スタートボタン”を押し作業を進める。

・NCプログラムを作成する場合は、最初に“50ｍｍチェック”動作を入力すること！

・加工中に“リセットボタン”を誤って押した際は、直ちに加工停止しNCプログラムの頭出しを行い

　最初から加工を行うこと！

・加工物をバイスにて固定する場合は加工中に飛ばされぬ様、シッカリと固定する。

・ツールの“工具長補正”及び、“工具径補正”入力はミスの無い様心がけ確認を怠らない！！

・加工中に異音が出た。ツールが破断した。加工物やバイスにツールをぶつけた・・・
等、問題が有れば即、技術職員へ報告願います。
